NORBIT WBMS (Wide Band Multibeam Sonar)

La serie de sonares WBMS (Wide Band Multibeam Sonar) son los sonares más compactos y portables diseñados para su uso en todo tipo de embarcación y plataformas USV y ROV. Con muy bajo consumo de energía, el sistema es adecuado para funcionar con baterías convencionales de 12V.

La tecnología multihaz de banda ancha de NORBIT facilita la recopilación de datos en tiempo real en diferentes profundidades, desde aguas muy someras hasta profundidades que requieren de largo alcance y al mismo tiempo logrando datos de alta resolución.

Los accesorios integrados de NORBIT son adecuados para expandir la funcionalidad del sonar multihaz. Ofrecemos soluciones completas de monitoreo llave en mano para hidrografía, dragado, construcción marina y otras aplicaciones, opciones de montaje de fibra de carbono súper portátiles, soluciones de software, perfilador de velocidad del sonido, anti-incrustante (anti fouling) cables personalizados y LiDAR integrado.

La serie de ecosondas multihaz NORBIT WBMS está diseñada y construida pensando en la portabilidad y especialmente para montarse en una amplia gama de plataformas, desde drones hidrográficos USVs, ROVs, botes neumáticos, semirrígidos, hasta lanchas y embarcaciones de mayor porte propias o de ocasión, sin sacrificar calidad de datos y productividad. De última generación y de grado hidrográfico, la serie WBMS es revolucionaria por su tamaño, peso y prestaciones superando las más exigentes normas de orden especial de la OHI (Organización Hidrográfica Internacional) para levantamientos hidrográficos.

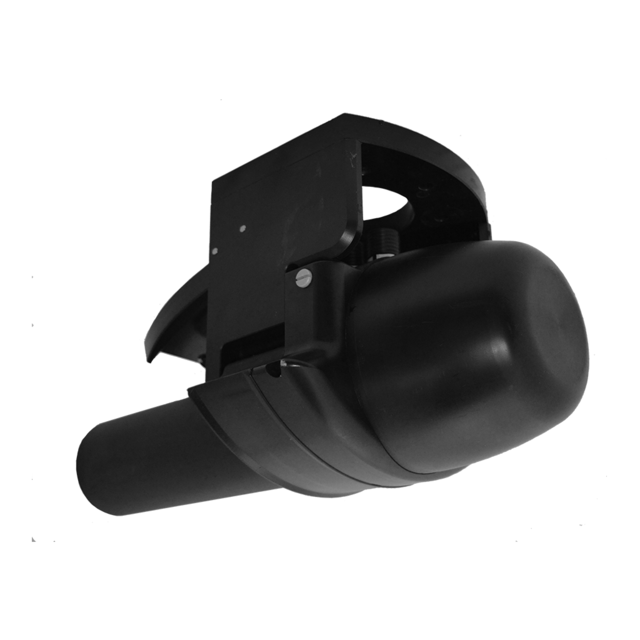

El exclusivo diseño curvo del receptor (curved array) y el método de detección fondo Beam Forming, hacen de la serie WBMS una herramienta profesional con rendimiento en trabajos y proyectos de batimetría mediante la adquisición de datos de levantamientos de alta resolución, amplia cobertura por pasada (hasta 10 veces la profundidad) con una consistencia de datos excepcional incluyendo datos batimétricos, columna de agua y side scan sonar (Backscatter y Snippets).

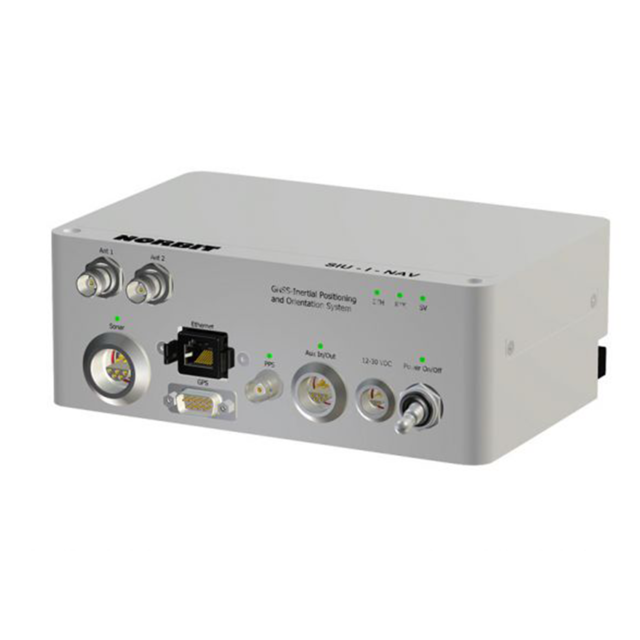

La versión iWBMS (i: integrada), incluye sistema de posicionamiento GNSS/INS de Applanix POS MV WaveMaster II donde el sensor IMU/MRU es solidario al transductor mientras que el receptor GNSS se encuentra dentro de la misma unidad de interfaz y procesamiento SIU (Sonar Interface Unit).

La serie WBMS se basa en una plataforma de sonda flexible que utiliza lo último en procesamiento de señales analógicas y digitales. Gracias a su amplia experiencia en investigación y desarrollo, NORBIT ha creado, desde cero, una nueva y revolucionaria herramienta que permite que las aplicaciones nuevas y existentes se beneficien de las ventajas que ofrece un sonar compacto multihaz de matriz curva de banda ancha. WBMS se provee con el software de adquisición de datos NORBIT DCT (Data Colection Tool) y es compatible con diferentes softwares del mercado entre ellos HYPACK, PDS, CARIS, TMC, Qincy, EIVA, QPS Fledermaus, etc. para la adquisición y procesamiento de datos en formato estándar de mercado (S7K).

Opcionalmente, WBMS puede ser complementado con un LIDAR para un relevamiento de batimetría y topografía integrado.

Características

Sonda multihaz con sistema de navegación inercial y GNSS integrado
Corrección GNSS vía RTK o L-Band (NTRIP integrado)
Ancho de banda de 80kHz con una resolución de distancia <10mm
Estabilización de balanceo
Cobertura flexible de 5° a 210°
256 a 512 haces de enfoque equiangular o equidistantes
Resolución estándar (transversal x longitudinal) 0.9° x 1.9° @400kHz, 0.5° x 1.0° @700kHz
Resolución estrecha 0.9° x 0.9° @400kHz, 0.5° x 0.5° @700kHz
Rango de Profundidad de 0.2 a 275m, opcional Long Range 600m
Salidas de retrodispersión (intensidad,Barrido lateral, Fragmentos de barrido lateral, Fragmentos, Columna de agua)
Multidetección
Perfilador de velocidad de sonido (SVP) integrado
Procesamiento FM (frecuencia modulada) y CW (onda continua)
Opciones de alimentación flexibles
Supera Orden Especial de la OHI
