Las Soluciones Ferroviarias de Trimble® combinan la medición con la administración de datos, comunicaciones y software a medida para ayudarle a tomar con rapidez y precisión los datos que necesita para generar resultados confiables. Estas soluciones de Trimble permiten un avanzado flujo de trabajo para la integración ferroviaria completa y facilitan la operación. Desde la fase de estudio de factibilidad, a través de la construcción y la operación, las Soluciones Ferroviarias de Trimble ofrecen beneficios importantes que facilitan la medición, la generación de información, su transmisión a los sectores y equipos involucrados, permiten realizar inspecciones eficientes y aumentan la seguridad en la operación.
Reduzca los plazos de entrega y facilite la planificación previa
Recopile información de posibles trazados en forma rápida, precisa y económica.
Realice el análisis y la optimización de trazados con rapidez basándose en el diseño y en parámetros físicos y socioeconómicos.
Reduzca el tiempo y los costos de construcción
Aumente la productividad y reduzca la repetición de los trabajos utilizando sistemas de construcción automatizados.
Utilice métodos especializados en la medición de vías férreas para control de calidad y precisión en la construcción.
Reduzca los costos de mantenimiento
La medición previa para tareas de mantenimiento reduce el tiempo de inactividad y optimiza la utilización de los recursos Utilice un sistema de captura de datos de alta velocidad para recopilar un inventario de recursos preciso.
Trimble GEDO CE es un conjunto de herramientas para la medición, grabación, análisis y aplicaciones de ubicación, construcción y mantenimiento de vías férreas. Especialmente diseñados para las tareas y procesos del sector ferroviario, el hardware y las aplicaciones de software de Trimble GEDO CE simplifican el trabajo en el campo y en la oficina. El sistema usa métodos y formatos de datos estándar para compartir información con aplicaciones líderes de diseño y mantenimiento de vías férreas.
En una sola operación recopila datos de escaneo, ubicación, trocha y peralte
Rápido, liviano, y fácil de quitar de la vía. Brinda una superior seguridad y flexibilidad de operación. Puede trabajar tanto con estaciones totales Trimble serie S, como con receptores GNSS y escáners
Especificaciones del Producto

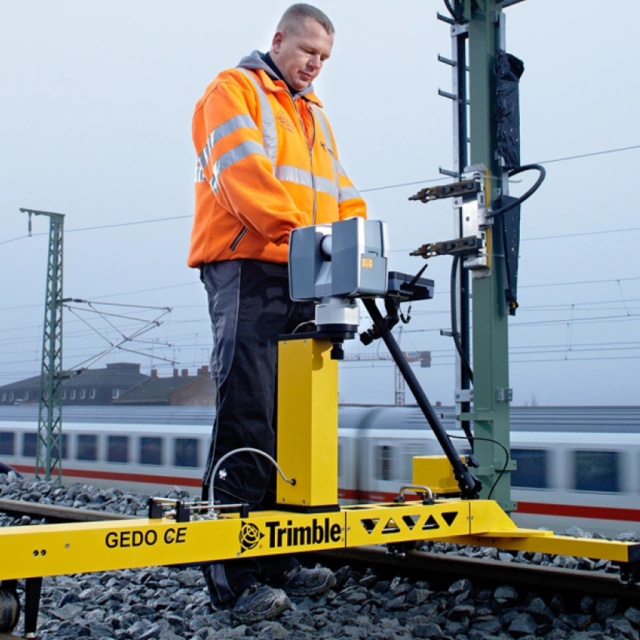

El desarrollo del sistema trimble gedo trolley está basado en muchos años de experiencia y se ha convertido en un componente principal de los sistemas de medición de campo trimble gedo. El ligero carro puede adaptarse fácilmente para su uso en distintos anchos de vía, y ser operado por una sola persona. Alimentado por baterías extraíbles trimble serie s, el sistema puede funcionar hasta ocho horas antes de tener que cambiar de batería.
Software de campo
El software de campo Trimble GEDO ofrece potentes prestaciones y una interfaz de usuario excelente que tiene en cuenta varias aplicaciones.
Software de oficina
El software Trimble GEDO Office integra las operaciones de campo con las de oficina. Con prestaciones avanzadas de gestión y análisis de datos, GEDO Office es un conjunto de herramientas que proporciona un flujo de información y resultados ininterrumpido. Su sencilla operación y los buenos informes de calidad dan aún más confianza sobre el rendimiento del sistema.
MEDICIÓN CONFORME A OBRA DE LAS CONDICIONES DE LA VÍA
Con el sistema Trimble GEDO los operarios pueden realizar levantamientos geométricos completos de la vía férrea. Además de registrar la posición absoluta de las vías, el sistema mide y almacena el ancho de vía y el peralte. Las medidas pueden registrarse mientras el operario se desplaza por las vías de forma continua, o si se para a intervalos determinados.
DETERMINACIÓN DE LA UBICACIÓN DE LAS VÍAS
Con el sistema Trimble GEDO, podrá hacer levantamientos de líneas existentes rápidamente sin necesidad de datos de ejes. Usando métodos de medición óptica o GNSS, el sistema proporciona ubicación de calidad topográfica del carro Trimble GEDO. Los resultados pueden vincularse a sistemas de coordenadas nacionales o a los sistemas particulares de la empresa.
MEDICIÓN PRECISA Y RÁPIDA
Use el sistema Trimble GEDO para recopilar información que cumpla con los requisitos de precisión y productividad. Al configurarse con una estación total Trimble serie S, el sistema Trimble GEDO Trolley puede usarse para registrar datos con precisión milimétrica y cubrir hasta 1,2 km de vía en una hora. Y los sistemas configurados con Trimble GNSS pueden abarcar 3 km de vía por hora con precisión milimétrica.
MIDA LA VÍA EN CUALQUIER UBICACIÓN
Use el sistema Trimble GEDO para recopilar información de una amplia variedad de vías. Podrá medir las vías férreas principales, secundarias y los ramales así como las líneas de metro y tranvías. El sistema también puede medir vías de líneas industriales o de instalaciones comerciales. Como el sistema Trimble GEDO puede usar medición óptica y GNSS, podrá confiar en el posicionamiento preciso de todas las ubicaciones.
SISTEMAS TRIMBLE GEDO INTEGRADOS PARA UBICACIÓN Y DOCUMENTACIÓN
Software de campo Trimble GEDO Rec para la ubicación de vías. GEDO Rec proporciona guía e información al operario y garantiza el registro de datos preciso y completo. GEDO Rec va integrado en el controlador Trimble TSC3.
Trimble GEDO Trolley para equipamiento de medición y ordenadores de campo. El carro se quita fácilmente para no entorpecer las operaciones ferroviarias. A medida que cambian las condiciones, el operario puede confi urar el carro para usar posicionamiento GNSS o estaciones totales.
Software de oficina Trimble GEDO Rec para el procesamiento de datos y gestión de información. Los datos de ubicación de vías pueden exportarse a sistemas de diseño y SIG.
Componentes del sistema GEDO para la documentación de vías
Software de campo Trimble GEDO Rec para la ubicación de vías. GEDO Rec proporciona guía e información al operario y garantiza el registro de datos preciso y completo. GEDO Rec va integrado en el controlador Trimble TSC3.
Trimble GEDO Trolley para equipamiento de medición y ordenadores de campo. El carro se quita fácilmente para no entorpecer las operaciones ferroviarias. A medida que
cambian las condiciones, el operario puede configurar el carro para usar posicionamiento GNSS o estaciones totales.
Software de oficina Trimble GEDO Rec para el procesamiento de datos y gestión de información. Los datos de ubicación de vías pueden exportarse a sistemas de diseño y SIG.
Componentes del sistema GEDO para la construcción de vías en placa
Software Trimble GEDO Track para la ubicación y el ajuste de vías. GEDO Track va integrado en el controlador Trimble TSC3 y proporciona guía y comprobación de las vías.
Trimble GEDO Trolley se usa para la medición precisa de vías en placa. La configuración flexible del carro permite trabajar muy de cerca con los equipos de construcción.
Trimble GEDO Office permite preparar los ejes y cargarlos a un ordenador de campo para usarlos en el software Trimble GEDO Track.
Trimble GEDO Calc suministra listas de corrección de placas e informes de calidad de la posición final.
Componentes del sistema GEDO para bateo de vías
El software Trimble GEDO Vorsys está diseñado específicamente para la medición previa de la ubicación y eje de las vías para el bateo. Trimble GEDO Vorsys se ejecuta en el controlador Trimble TSC3 y captura los datos de campo necesarios para las operaciones de bateo.
Trimble GEDO Trolley se usa para la medición eficaz previa al bateo de vías. La configuración flexible del carro permite trabajar muy de cerca con los equipos de construcción y bateo.
El software Trimble GEDO Tamp Office sirve para preparar los datos de los ejes y cargarlos a los ordenadores de campo. Este software garantiza que la información del diseño esté completa antes de ir a la obra. Una vez que los datos de campo se han descargado y procesado, el módulo Trimble GEDO Tamp exporta la información de bateo con formatos estándar para bateadoras.
Componentes del sistema de escaneo de Trimble GEDO
El escáner láser 3D puede registrar miles de puntos por segundo. El escáner se monta en un carro Trimble GEDO, y puede medir directamente desde arriba y generar información 3D precisa de túneles, pasos a nivel y estaciones. El escáner puede incluso seguir registrando datos mientras el carro se desplaza por la vía.
El software de campo Trimble GEDO Scan controla las operaciones de campo. El trabajo se completa rápidamente sin necesidad de tener que volver a la obra.
El software de oficina Trimble GEDO Scan le permite crear y gestionar nubes de puntos 3D detalladas de las instalaciones ferroviarias. Los datos de escaneo se combinan con los datos del software Trimble GEDO Rec para generar información precisa de la ubicación y condición de la vía. El sistema puede administrar áreas de gálibo y detectar automáticamente las ubicaciones donde pueda haber problemas de superposición o interferencias.
