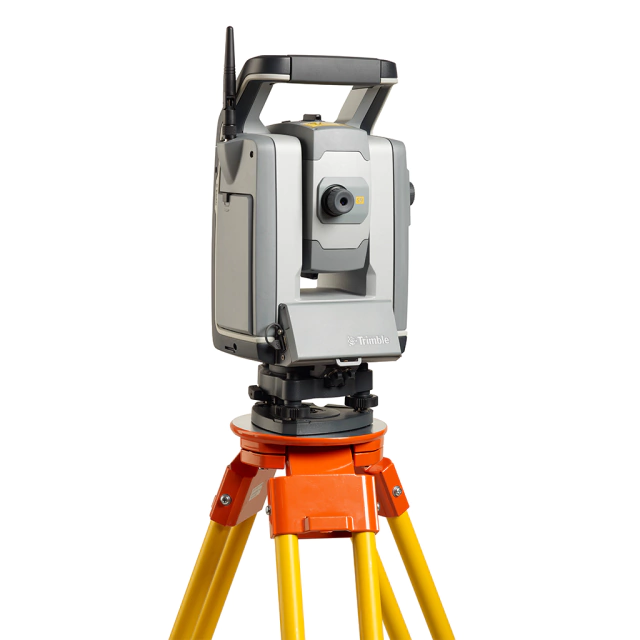

Estación Total de última generación, marca TRIMBLE modelo S9, producida por Trimble Navigation, el líder mundial en equipamiento Topográfico. Equipo concebido para tareas complejas de Ingeniería, tales como el monitoreo de movimientos y la topografía de túneles. Diseñado en función de la amplia experiencia de los distintos sectores de Trimble involucrados en la tarea, basados en la experiencia y los requerimientos de los usuarios, para generar el instrumento más avanzado y productivo que hoy se pueda obtener.
Entre sus características únicas y las tecnologías de punta que ofrece, se pueden destacar:
Sistema de movimientos motorizados por inducción magnética, el mismo principio de operación de los trenes de alta velocidad. Proporciona un movimiento sin rozamiento, con bajo consumo y un muy preciso control. A la vez, brinda una velocidad de rotación cinco veces mayor a la convencional: 115 grados por segundo, lo que le permite posicionarse en cualquier coordenada angular en menos de 2,6 segundos.
Permite apuntar y centrarse en el objetivo independientemente del viento, el manejo o hundimiento del instrumento y corrige activamente los movimientos no deseados, garantizando así, la confiabilidad de su medición.
La óptica, de 30X y con una apertura de 40mm, es producida por Carl Zeiss (actualmente parte del grupo de empresas de Trimble), reconocida por su alta calidad. A través de la óptica operan el distanciómetro, el seguidor del prisma y el puntero láser, en forma coaxial para obtener la mayor precisión de medición posible.
El ‘cerebro’ de la estación es un controlador desmontable, el Trimble Control Unit (TCU). Este es la cuarta generación de teclados desmontables que ha capitalizado la experiencia de Trimble en su diseño. Cuenta con pantalla táctil color, retroiluminada y de fácil lectura. Opera bajo Windows CE.Net, por lo que su manejo es sumamente sencillo, e incluye el software Trimble Access. Posee teclado alfanumérico y teclas de desplazamiento del cursor, una memoria de 1 Gb y conexión USB. A través de ella puede intercambiar datos con lectoras de tarjetas, memorias portátiles, o bien puede hacerlo mediante el sistema Bluetooth. Su base para oficina permite la comunicación con PCs. El display gráfico del TCU permite mostrar el proyecto previamente cargado, y operar sobre él, sin necesidad de llevar planos al campo.
En la cara 2 de la estación se provee un display fijo con tres botones para visualización de los datos básicos de medición, calado, etc.
Este intuitivo software de campo cuenta con abundantes funciones que simplifican el trabajo, ayudando a que este sea más rápido y eficiente. Asimismo los flujos de trabajo de Trimble Access pueden personalizarse para satisfacer sus necesidades particulares.
El software de campo Trimble Access, incorporado en el controlador TCU, es una interface muy sencilla de usar que opera bajo entorno Windows, facilitando las tareas de medición tales como relevamientos, replanteo, controles y mucho más. Mejora la eficiencia y productividad del trabajo diario con codificaciones de simple uso, rutinas de cálculo gráficas COGO, replanteo gráfico de puntos, líneas, arcos, cálculos de área y volumen y alineaciones desde mapas activos, como así también crear superficies y replantearlas. Y a través de la tecnología Integrated Surveying combina datos de mediciones ópticas con datos de GPS/GNSS y de escáneres en el mismo trabajo. Adicionalmente, pueden incorporarse módulos opcionales de Access para tareas específicas de campo, como Caminos, Minería, Túneles, Sísmica, Monitoreo, etc., aumentando la versatilidad del equipo.
Para incrementar aún más su alta productividad, la S9 es interoperable con los nuevos sistemas GPS/GNSS de Trimble. El controlador TCU puede quitarse de la Estación Total y utilizarse como controlador de un sistema GPS/GNSS, complementándose así la eficiencia de la Estación Total con la productividad del GPS, bajo la misma plataforma de software.
Sistema exclusivo de TRIMBLE, que acepta solamente señales que provengan de sistemas reflectores activos (opcionales), lo que permite a la estación total enclavarse en un prisma bajo una codificación electrónica particular para cada sistema. Especialmente útil cuando en una obra operan varios equipos, ya que evita que al seguir el prisma, el equipo pueda enclavarse accidentalmente en otro reflector, ya que se diferencian por medio de distintos canales de operación.
Alimentación: el equipo se alimenta por medio de una batería interna de LiIon, con leds indicadores del estado de carga. Gracias al muy bajo consumo del sistema motorizado Mag Drive, el equipo es capaz de operar durante más de seis horas con una sola batería.
Precisión Angular(DIN 18723): modelos con 0,5′ o 1′
Medición de Distancias: Las estaciones totales S9 se presentan en dos versiones de distanciómetro:
DR HP (High Precision): éstos equipos están especialmente diseñados para mediciones de la máxima precisión. Sobre un prisma reflector, tienen un alcance de 5.000 metros y precisión de 0,8mm ± 1ppm según ISO17123-4. Además tienen capacidad de medición sin prismas hasta 150 metros, con una precisión de 3mm ± 2ppm.
DR Plus (Largo alcance): la estación mide por reflexión directa mediante pulsos laser sobre cualquier superficie, sin prismas, hasta una distancia de 2.200 metros, dependiendo de la reflectividad de la superficie. Tiene un alcance de 2.500 metros sobre un prisma reflector, con precisión de 1mm± 2ppm, y hasta 5.500m en modo Long Range.
Las estaciones totales Trimble S9 están disponibles en sus versiones:
Equipo accionado totalmente por servo motores internos y con capacidad de enclavarse en un prisma y seguir su movimiento, incrementando un 100-130% la productividad del equipo y reduciendo los tiempos de medición.
Posibilidad de programar el registro automático de puntos por varios métodos: por tiempo, por distancia, por tiempo y distancia, etc.
Equipo de similares características que el modelo Autolock, pero con capacidad de ser operada (Estación y Prisma), por una sola persona desde el sistema reflector. Para ello, el equipo permite que el teclado sea montado en un soporte del bastón portaprismas, el que también dispone de una radio, la que se comunica con la estación y envía las órdenes de medición del operador. Luego de medir, la estación comunica los resultados al teclado controlador para ser almacenados. Este proceso optimiza hasta un 200% los trabajos de relevamiento y replanteo de puntos.
Además, las Estaciones totales Trimble S9 incluyen diversas fucniones adicionales (no disponibles en todas las versiones:
Ofrece la capacidad de ver todo lo que se ve a través de la óptica del instrumento, mediante imágenes de video en vivo en la pantalla del controlador. La tecnología Trimble VISION, diseñada específicamente para equipos topográficos de alta precisión, permite a los usuarios seleccionar puntos y medirlos, tan sólo presionando la pantalla táctil del controlador de Trimble en los puntos correspondientes de la imagen de video.
Trimble VISION también muestra en la pantalla de video los datos 3D de los puntos medidos. La capacidad de ver en tiempo real los objetos que han sido medidos brinda la total seguridad de que se han observado todos los puntos requeridos, lo que reduce la repetición de trabajos y la duplicación. Se pueden capturar imágenes digitales fijas del flujo de video y adicionarlas a los archivos de medición en la memoria del instrumento, de modo que se puede generar documentación adicional, obteniendo garantía y control de calidad del trabajo realizado.
Si se trabaja con un controlador TSC3, se puede operar la estación en forma remota mediante sistema Bluetooth, lo que permite realizar mediciones desde, por ejemplo, la cabina de una camioneta en condiciones de climas adversos.
De regreso en la oficina, podrá usar sus datos de Trimble VISION para medición, o para procesar imágenes panorámicas digitales de 360 grados e imágenes de alto rango dinámico (HDR) y generar resultados aún más nítidos. Y usando la herramienta de Fotogrametría del software Trimble Business Center (opcional) puede realizar densificación de los datos mediante mediciones 3D a puntos inaccesibles o que no hayan sido previamente medidos. Trimble ha dado los primeros pasos, al integrar la fotogrametría con aplicaciones de levantamientos tradicionales.
SURE SCAN: esta tecnología permite utilizar la estación como un escáner 3D, realizando escaneos de forma sencilla y rápida, tomando hasta 15 puntos por segundo con un esparcimiento mínimo de 10mm entre los puntos, y con un rango de entre 1 y 250 metros.
FINELOCK: Consiste en un sensor de rastreo inteligente con un campo visual angosto que permite que la Trimble S9 detecte un objetivo sin interferencia de prismas cercanos, con un espaciamiento mínimo entre prismas de 80cm en 200m. Esta característica hace que el montaje de prismas sea más flexible, especialmente útil en aplicaciones de alta precisión en áreas de espacio reducido, tales como alineación de vías férreas, monitoreo de deformaciones y túneles. Ofrece una precisión de puntería excepcional y confiable de menos de 1mm a 300m, y un amplio rango de trabajo, entre 20 y 700m.
LONG RANGE FINELOCK: extiende la función FineLock a un rango de entre 250 y 2.500m, con una precisión mejor que 1cm.
PUNTERO LASER 3R: permite marcar puntos visualmente, a mayor distancia, siendo especialmente útil en aplicaciones como topografía de túneles y minería subterránea.
